Farbe
Wählen Sie eine Option Schwarz
Durchmesser
Wählen Sie eine Option 210
Lichtstrom Leuchte
Wählen Sie eine Option 10185 10545
Höhe
Wählen Sie eine Option 159
Strahlbreite
Wählen Sie eine Option 110
Leuchtenleistung
Wählen Sie eine Option 80
Referenz INDIGO
Wählen Sie eine Option HB100NW05 HB100WW05
Farbtemperatur
Wählen Sie eine Option 3000K 4000K
Technische Beschreibung

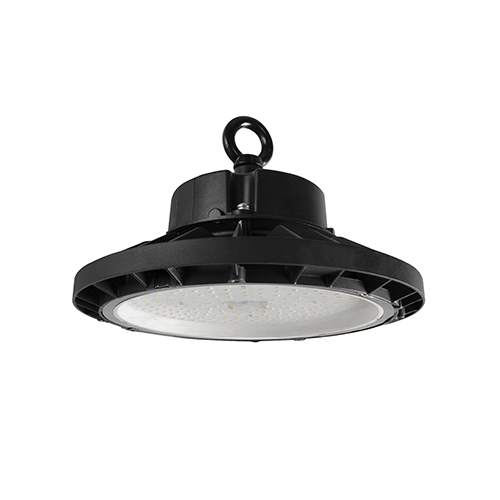

Wählen Sie eine Option SPRINGBOK LITE 1 80W 12350Lm 3000K 110° IP65 SPRINGBOK LITE 1 80W 13150Lm 4000K 110° IP65
CRI (Ra)
Wählen Sie eine Option CRI>80
Austauschbare LED
Wählen Sie eine Option LED nicht austauschbar.
Glühdrahtprüfung
Wählen Sie eine Option 850°
Aufladbarer USB-Akku
Wählen Sie eine Option Nein
Installationsanleitung
Wählen Sie eine Option A. Befestigen Sie die beiden Gewichtsplatten und die Montagehalterung mit den drei mitgelieferten Schrauben am Melder (Abb. 1). A. Entfernen Sie die Abdeckung des Batteriefachs und vergewissern Sie sich, dass 2 AAA-Batterien eingelegt sind und die Lasche entfernt ist. A. Heben Sie die Industrieaufhängung mit einer geeigneten Kette (nicht mitgeliefert) an und befestigen Sie sie an der mitgelieferten M10-Aufhängeschlaufe. Das Gewicht des Produkts muss bei der Auswahl A. Positionieren Sie den Bügel auf dem Produkt. Setzen Sie die mitgelieferten Unterlegscheiben, Gelenk- und Verriegelungsschrauben ein und ziehen Sie sie teilweise fest, sodass der Bügel beweglich ble B. Befestigen Sie die Halterung des Melders an der Seite der Leuchte, indem Sie eine der beiden Montagepositionen und die mitgelieferten M8-Schrauben verwenden. Ziehen Sie die Schrauben fest an (Abb. B. Drücken Sie die Taste SCENE, um alle verfügbaren Einstellungen auf dem Display anzuzeigen. B. Stellen Sie den Neigungswinkel des Produkts auf die gewünschte Position ein und ziehen Sie dann die Gelenk- und Verriegelungsschrauben vollständig an, um das Produkt zu befestigen (Abb. 2). B. Ziehen Sie die Befestigungsschraube an der Seite der Schlaufe an. Bemerkung: Installieren Sie diese Leuchte nicht im selben Stromkreis mit HID-Lampen. C. Das Produkt kann auch mithilfe des separat erhältlichen verstellbaren Befestigungsbügels montiert werden. C. Drücken Sie die START-Taste, um in den Konfigurationsmodus zu gelangen (ein blinkendes „S“ erscheint unten links auf dem Display). C. Montieren Sie den Bügel auf das M20-Gewinde oder auf die Montagefläche und befestigen Sie ihn. C. Wenn Sie den 80°-Reflektor (separat erhältliches Zubehör Ref. HB105 - HB106 - HB107) verwenden, befestigen Sie die beiden Gewichtsplatten mit den 3 mitgelieferten Schrauben am Melder. Befestigen Si D. Befestigen Sie die Halterung der Anschlussdose auf der dem Melder gegenüberliegenden Seite der Leuchte mit der mitgelieferten M8-Schraube auf die gleiche Weise wie die Halterung des Melders. D. Drücken Sie die Taste des einzustellenden Parameters, um ihn hervorzuheben. D. Schließen Sie die Industrieaufhängung an die Netzstromversorgung an. Der verstellbare Befestigungsbügel ist für die Montage an einem Lichtkanal über ein zentrales M20-Gewinde konzipiert, kann aber auch auf andere Oberflächen geschraubt werden. Die Fernbedienung ist für die Verwendung mit der SPRINGBOK LITE mit dem Melder-Kit HB103 (separat erhältlich) vorgesehen. Die maximale Reichweite der Fernbedienung beträgt 12 m. Die Verwendung der Halterung für den Melder bei der Montage am Reflektor ist nicht erforderlich, dieses Element kann weggelassen werden. Drücken Sie die EIN/AUS-Taste und richten Sie die Fernbedienung auf die gewünschte Leuchte (die mit einem HB103-Melder ausgestattet ist), um das Produkt ein-/auszuschalten und die Fernbedienung in den E. Befestigen Sie die Anschlussdose mit den 2 mitgelieferten Schrauben an der Halterung und merken Sie sich die Lage der 2 Schraubenlöcher an der Halterung (Abb. 4). E. Stellen Sie den hervorgehobenen Parameter mithilfe der Regeltasten + und - auf den gewünschten Wert ein. EIN/AUS-Taste: F. Gehen Sie zum nächsten einzustellenden Parameter, indem Sie die entsprechende Taste drücken und die Regeltasten verwenden. F. Verbinden Sie die Anschlussdrähte des Melders und der Leuchte in der Anschlussdose (Abb. 5). G. Setzen Sie die obere Abdeckung wieder auf und befestigen Sie sie mit den 4 mitgelieferten Schrauben. G. Um die Werte der angezeigten Parameter zu speichern, drücken Sie die Taste MEMORY (ein statisches „M“ erscheint im unteren linken Bereich des Displays). Die Einstellungen werden in der Fernbedienun H. Um die Werte der angezeigten Einstellungen auf die Leuchte anzuwenden, richten Sie die Fernbedienung auf die gewünschte Leuchte (die mit einem HB103-Sensor ausgestattet ist) und drücken Sie APPLY. HB100 - HB101 - HB102 : HB103 : HB104 : HB115 : I. Wiederholen Sie Schritt H, um die gleichen Einstellungen auf eine andere Leuchte mit einem Sensor anzuwenden. Konfiguration der Einstellungen und Anwendung der Einstellungen auf die Leuchte: Nach der Installation dient die Anschlussdose als Gegengewicht für den Melder.
RG (Photobiologisches Risiko)
Wählen Sie eine Option RG1
Körpermaterial
Wählen Sie eine Option Aluminiumguss
Bewegungsdetektor
Wählen Sie eine Option Optional
AC/DC
Wählen Sie eine Option AC 230V
Energieklasse
Wählen Sie eine Option Energieklasse D
Lichtstrom Quelle
Wählen Sie eine Option 12350 13150
Variationsart
Wählen Sie eine Option Nicht dimmbar
Tarif €
Wählen Sie eine Option 133,00
Tarif CHF
Wählen Sie eine Option 133,00
Inklusive Konverter
Wählen Sie eine Option Inklusive Konverter
Dimmbar
Wählen Sie eine Option Nein
Montageort
Wählen Sie eine Option Verwendung nur in Innenräumen
Mit USB-Anschluss(en)
Wählen Sie eine Option Keine
Solarzellen
Wählen Sie eine Option Nein
Austauschbarer Konverter
Wählen Sie eine Option Treiber von einem Elektriker austauschbar.
Lebensdauer
Wählen Sie eine Option L80B50 - 50.000h
Montage und Ausstrahlung
Wählen Sie eine Option Nur hängende Montage
Montageart
Wählen Sie eine Option Hängend
Montagefläche
Wählen Sie eine Option Decke
Technologie
Wählen Sie eine Option Integrierte LED
CE-Konformität
Wählen Sie eine Option CE Genehmigung
Garantie
Wählen Sie eine Option 5 Jahre
