Kleur
Kies een optie Zwart
Diameter
Kies een optie 210
Lichtstroomarmatuur
Kies een optie 10185 10545
Hoogte
Kies een optie 159
Straalbreedte
Kies een optie 110
Armatuur vermogen
Kies een optie 80
Referentie INDIGO
Kies een optie HB100NW05 HB100WW05
Technische beschrijving

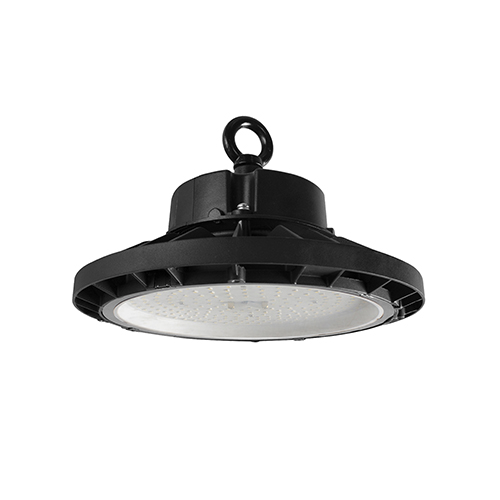

Kies een optie SPRINGBOK LITE 1 80W 12350Lm 3000K 110° IP65 SPRINGBOK LITE 1 80W 13150Lm 4000K 110° IP65
Lichaamsmateriaal
Kies een optie Gegoten aluminium
Bewegingsdetector
Kies een optie Optioneel
AC/DC
Kies een optie AC 230V
Energieklasse
Kies een optie Energieklasse D
Lichtstroombron
Kies een optie 12350 13150
Type variatie
Kies een optie Niet dimbaar
Tarief €
Kies een optie 133,00
Tarief CHF
Kies een optie 133,00
Omvormer inbegrepen
Kies een optie Omvormer inbegrepen
Dimbaar
Kies een optie Nee
CE-conformiteit
Kies een optie CE-goedkeuring
Garantie
Kies een optie 5 jaar
Plaats van installatie
Kies een optie Alleen voor gebruik binnenshuis
Met USB-stekker(s)
Kies een optie Geen
Zonnecellen
Kies een optie Nee
Vervangbare omvormer
Kies een optie Driver vervangbaar door elektricien.
Levensduur
Kies een optie L80B50 - 50.000h
CRI (Ra)
Kies een optie CRI>80
Vervangbare LED
Kies een optie LED niet vervangbaar.
Gloeidraadtest
Kies een optie 850°
USB-oplaadbare batterij
Kies een optie Nee
Installatie instructies
Kies een optie A. Bevestig de twee gewichtsplaten en de montagesteun aan de sensor met de drie meegeleverde schroeven (fig. 1). A. Hang de industriële pendelarmatuur op met een geschikte ketting (niet meegeleverd) en bevestig haar aan de meegeleverde M10 ophanglus. Houd bij het kiezen van de ketting rekening met het gewicht va A. Maak het deksel van het batterijvak los en controleer of er 2 AAA-batterijen in zitten en of het lipje is verwijderd. A. Plaats de montagebeugel op het product. Plaats de meegeleverde sluitringen, de draaischroeven en de borgschroeven en draai ze gedeeltelijk vast zodat de montagebeugel kan kantelen (fig. 1). AAN-/UITknop B. Bevestig de sensorsteun aan de zijkant van de armatuur met een van de twee montageposities en de meegeleverde M8-bouten. Draai de bouten stevig aan (fig. 2). B. Draai de bevestigingsschroef vast aan de zijkant van de ophanglus. B. Druk op de knop 'SCENE' om alle beschikbare instellingen op het scherm weer te geven. B. Stel de hoek van het product in op de gewenste positie en draai daarna de draaischroeven en de borgschroeven volledig vast om het product vast te zetten (fig. 2). C. Druk op de knop 'START' om naar de configuratiemodus te gaan (onderaan links op het scherm verschijnt een knipperende 'S'). C. Gebruikt u de 80°-reflector (accessoire apart verkrijgbaar, ref. HB105 - HB106 - HB107), dan bevestigt u de 2 gewichtsplaten op de sensor met de 3 meegeleverde schroeven. Daarna bevestigt u de sens C. Plaats de montagebeugel op de M20-schroefdraad of het montageoppervlak en zet hem vast. C. U kunt het product ook monteren met behulp van de verstelbare montagebeugel, die apart wordt verkocht. Configuratie van de instellingen en toepassing van de afregelingen op de armatuur: D. Bevestig de steun van de lasdoos op de kant van de armatuur tegenover de sensor met de meegeleverde M8-bout, op dezelfde manier als de sensorsteun. D. Druk op de knop van de instelling die u wilt aanpassen om haar te markeren. D. Sluit de industriële pendelarmatuur aan op de netspanning. De afstandsbediening is gemaakt voor gebruik met de SPRINGBOK LITE, uitgerust met de HB103-sensorkit (wordt apart verkocht). De afstandsbediening werkt op een maximale afstand van 12m. De verstelbare montagebeugel is ontworpen voor montage op een verlichtingsgoot via een centrale M20-schroefdraad, maar kan ook op andere oppervlakken worden geschroefd. Druk op de AAN-/UITknop en richt de afstandsbediening op de gewenste armatuur (uitgerust met een HB103-sensor) om het product aan/uit te zetten en de afstandsbediening in de basismodus (Basic) te zett E. Bevestig de lasdoos op de steun met de 2 meegeleverde schroeven. Let daarbij op de plaats van de 2 schroefgaten op de steun (fig. 4). E. Stel de gemarkeerde instelling af op de gewenste waarde met de knoppen + en -. Eenmaal geïnstalleerd, dient de lasdoos als tegengewicht voor de sensor. F. Ga naar de volgende instelling die u wilt aanpassen door op de bijhorende knop te drukken en gebruik de afstelknoppen. F. Sluit de voedingsdraden van de sensor en de armatuur aan op de lasdoos (fig. 5). G. Om de waarden van de weergegeven instellingen op te slaan, drukt u op de knop MEMORY (onderaan links op het scherm verschijnt een stilstaande 'M'). De instellingen zijn nu opgeslagen in de afstands G. Plaats het bovendeksel terug en zet het vast met de 4 meegeleverde schroeven. H. Om de waarden van de weergegeven instellingen toe te passen op de armatuur, richt u de afstandsbediening op de gewenste armatuur (uitgerust met een HB103-sensor) en drukt u op APPLY. De armatuur za HB100 - HB101 - HB102 : HB103 : HB104 : HB115 : Het is niet nodig om de sensorsteun te gebruiken bij de montage op de reflector. Dit onderdeel kan weggelaten worden. I. Herhaal stap H om dezelfde instellingen toe te passen op een andere armatuur die is uitgerust met een sensor. Let op: Installeer deze armatuur niet met HID-lampen op hetzelfde circuit.
RG (fotobiologisch risico)
Kies een optie RG1
Montage en uitzending
Kies een optie Montage enkel hangend
Type montage
Kies een optie Ophanging
Montage oppervlak
Kies een optie Plafond
Technologie
Kies een optie Geïntegreerde LED
