HB103
HB103
CE-conformiteit
Kies een optie
CE-goedkeuring
Installatie instructies
Kies een optie
A. Bevestig de twee gewichtsplaten en de montagesteun aan de sensor met de drie meegeleverde schroeven (fig. 1).
B. Bevestig de sensorsteun aan de zijkant van de armatuur met een van de twee montageposities en de meegeleverde M8-bouten. Draai de bouten stevig aan (fig. 2).
C. Gebruikt u de 80°-reflector (accessoire apart verkrijgbaar, ref. HB105 - HB106 - HB107), dan bevestigt u de 2 gewichtsplaten op de sensor met de 3 meegeleverde schroeven. Daarna bevestigt u de sens
D. Bevestig de steun van de lasdoos op de kant van de armatuur tegenover de sensor met de meegeleverde M8-bout, op dezelfde manier als de sensorsteun.
E. Bevestig de lasdoos op de steun met de 2 meegeleverde schroeven. Let daarbij op de plaats van de 2 schroefgaten op de steun (fig. 4).
Eenmaal geïnstalleerd, dient de lasdoos als tegengewicht voor de sensor.
F. Sluit de voedingsdraden van de sensor en de armatuur aan op de lasdoos (fig. 5).
G. Plaats het bovendeksel terug en zet het vast met de 4 meegeleverde schroeven.
Het is niet nodig om de sensorsteun te gebruiken bij de montage op de reflector. Dit onderdeel kan weggelaten worden.
Kleur
Kies een optie
Zwart
Referentie INDIGO
Kies een optie
HB103
Technische beschrijving
Kies een optie

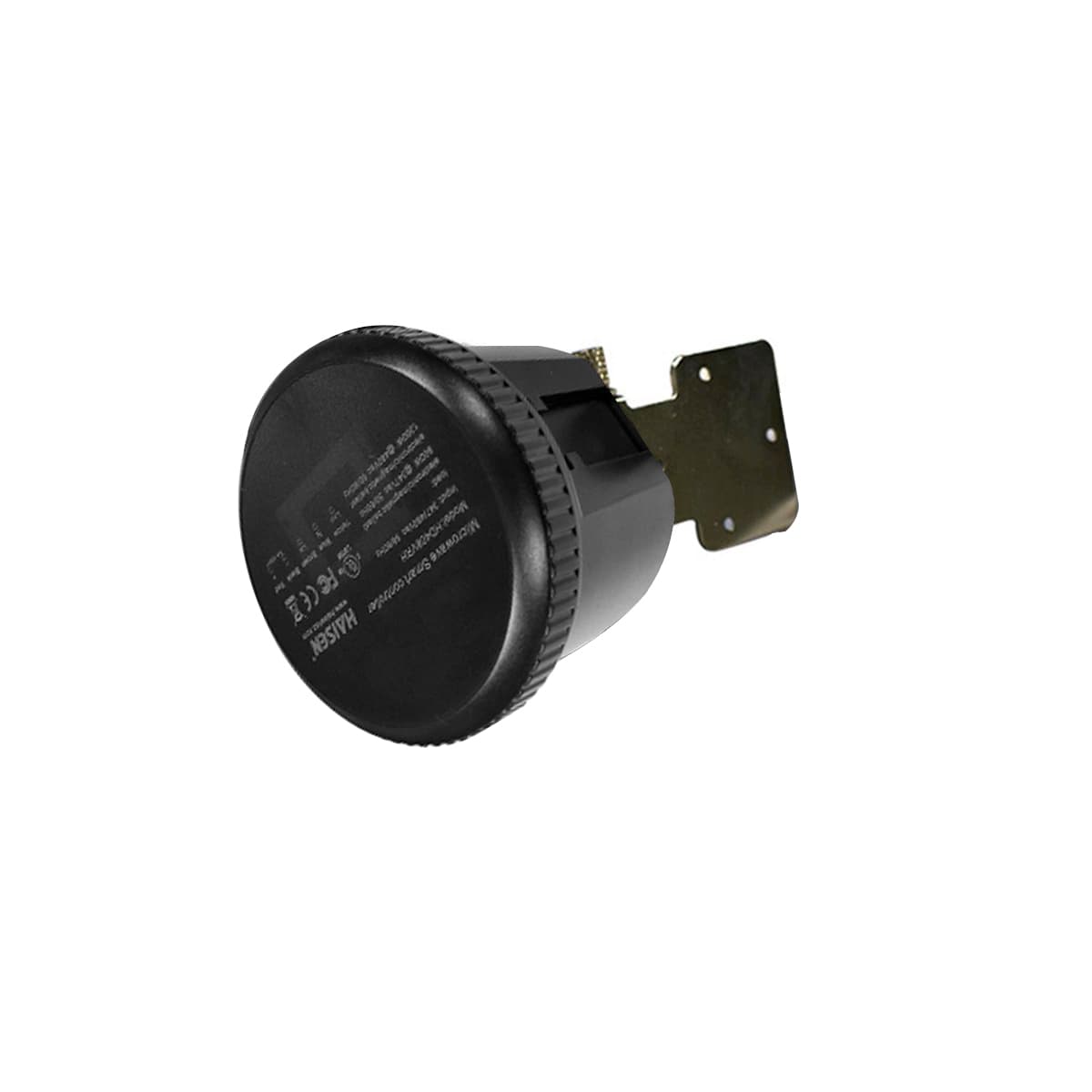

IP65 HOOGFREQUENTIE DETECTOR KIT
Tarief €
Kies een optie
146,00
Tarief CHF
Kies een optie
146,00
Garantie
Kies een optie
5 jaar
Leeg selectie
Productcode:
-
Technisch blad
Referentiefoto (kleur)
Kleur
Referentie
€*
Zwart
HB103
146,00
Product data
CE-conformiteit
Installatie instructies
Kleur
Referentie INDIGO
Technische beschrijving
Tarief €
Tarief CHF
Garantie
Technical drawing
Installation guides
Polar plot
Technical drawing
Installation guides
installatie-instructies downloaden
Polar plot
CE-conformiteit
Kies een optie
CE-goedkeuring
Installatie instructies
Kies een optie
G. Plaats het bovendeksel terug en zet het vast met de 4 meegeleverde schroeven.
Kleur
Kies een optie
Zwart
Referentie INDIGO
Kies een optie
HB103
Technische beschrijving
Kies een optie
IP65 HOOGFREQUENTIE DETECTOR KIT
Tarief €
Kies een optie
146,00
Tarief CHF
Kies een optie
146,00
Garantie
Kies een optie
5 jaar
Clear
HB103 quantity
Add to cart
Toevoegen aan projectlijst
View Projectlist
360° product weergave
Functies en voordelen
SPRINGBOK LITE IP65 hoogfrequentie detector kit.
Standaardinstellingen : 5 sec. activatieduur, lichtsterktesensor uitgeschakeld, 100% detectiezone.
De afstandsbediening is nodig om andere instellingen te configureren.
